站内留言
    新闻浏览
  • 您现在的位置:新闻中心 -> 新闻浏览
返回列表 上一页 下一页

几种口腔内科充填材料的调拌方法

发布时间:2019-06-12




口腔内科充填材料拌得好坏,直接影响医疗质量,甚至关系到治疗的成败。本文将介绍几种常用的牙体修复充填材料的调拌方法。

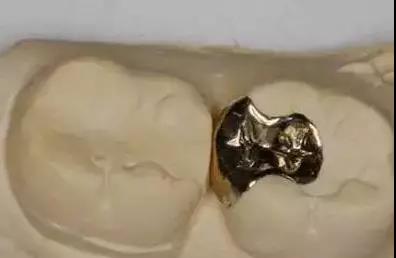

一、银汞合金调拌方法

1、手工调磨:
汞和合金粉按8:5的重量比放入洁净、干燥之研钵内,以柞研磨,压力约1.skg,速度每分钟约180转,使银汞合金成片状,呈银色光泽,细腻柔软。戴用橡皮手套或指套将研磨的银汞合金置于绸布中,揉搓1分钟后挤出余汞即可使用。手指揉搓时有捻发音金属相性能最好。




2、电动调合:
将所需的汞和合金粉按比例放入电动调合器的密闭容器内,经电动快速振荡,使银汞合全粉和汞得以调合,约1分钟取出。如银汞合全粗而无光泽,可再次调合。以上二种方法充填前三分钟左右调制最适宜,过早调合会影响其性能;如放置过久,出现干散现象,不能再加汞使之软化而应重调为宜。其柔软度应按不同的洞型要求有所不同,例如V类洞型和一些固位不好的洞型,银汞合金要求特别细腻、柔软、光亮,汞可略多一点。银汞调料机每次调料后应用试管刷疏通调料通道,以免堵塞,调拌时应在密闭操作箱内完成,避免外漏污染环境。汞易氧化,故存放在玻璃牛角壶内的汞,每隔一天要用酒精棉球擦去表面氧化层,以保证汞无杂质。

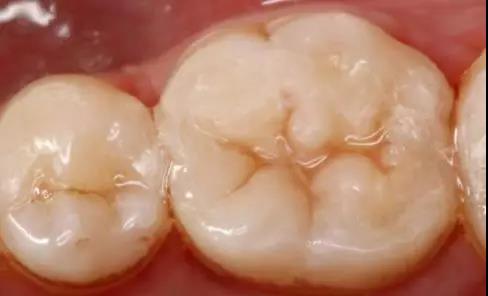

二、复合树脂调拌方法


按液和粉3:7的重量比,取之分别置于干燥洁净的调拌塑料板上,用调拌刀将粉逐份加入浪中,调拌均匀至稠糊状即可。调拌应在半气分钟左右完成。在操作中,调拌器械应清洁干烬,调拌刀、调拌塑料板和粉、液切忌沾污酚类药物(如丁香油酚);调拌粉与液比例要合适,太稀使用不方便,而抗压强度低,太于影响粘着力,固化太快,使用困难,充填物容易脱落。操作时调刀用力均匀,尽量贴紧玻板,避免空气拌入材料内而产生小气泡,保证材料质地细腻。调拌完毕应立即甩酒精棉球将调拌刀擦净,避免固结后不易除去。


三、羧酸锌或锌汀粘固粉调拌方法


适量的粉与液用调拌刀逐份相继调拌较好,使材料质地均匀。如用作垫基料时需调干些,用作充填料时应调得偏软、粘稠些。调拌时间约在1分钟左右完成。粉与液用后应立即将瓶盖旋紧,以免粉剂潮解、浓体挥发而影响其以后使用性能。梭酸、锌汀干得特别快,因此调料要偏稀一,l氛;所用的器械应干燥,避免与水和酒精接触,防止结固加速而影响使用;调拌完毕用酒精棉球立即将玻璃调板及器械擦拭干净,以备下次使用。


四、玻璃离子粘固剂调拌方法




适量的粉与液分别置于干燥、洁净的调拌塑料板上,将粉逐份混入液体中,比例要合适,均匀调拌至稠糊状即可。调拌要迅速,在医生身边调好后立即使用,以免凝固,影响粘着力。调拌时间一般在二分钟内完成。作粘固用时调稀些,作充填用时调干些,调拌完毕对器械的处理与前述相同。

本文来源于网络;版权归原作者所有,如有违规、侵权请联系我们,本平台会及时做出处理。

博瑞特美学修复中心
想了解更多精彩内容请关注博瑞特义齿官网:www.brtchina.com。相关内容资讯欢迎拨打电话:0591-83595526;13615032255;13067236885。

返回列表 上一页 下一页
网站首页 | 公司简介 | 企业风采 | 企业荣誉 | 义齿产品 | 新闻中心 | 人才招聘 | 联系我们 | 站内留言 | 网站地图

福州众升成功医疗科技有限公司 版权所有 在线客服
电话:0591-83595526 传真:0591-83595526义齿官网:www.fzcgyc.com 联系电话:0591-83595526
Copyright 2009 Fuzhou Success artificial tooth manufacturing company All rights reserved
博瑞特义齿:高端义齿加工全瓷美学修复中心——博瑞特!打造义齿加工修复行业标准规范企业!  闽ICP备12001227号
