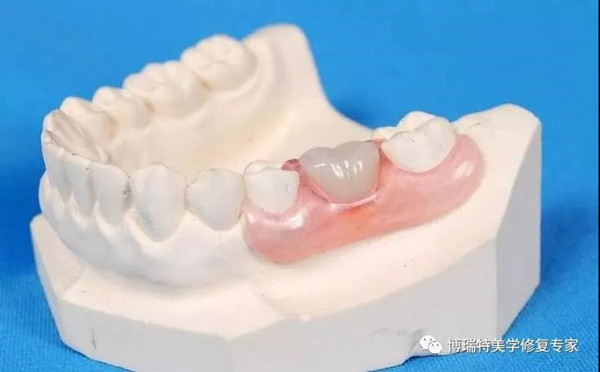

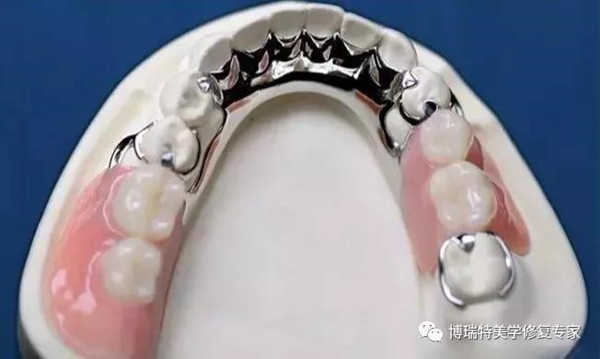

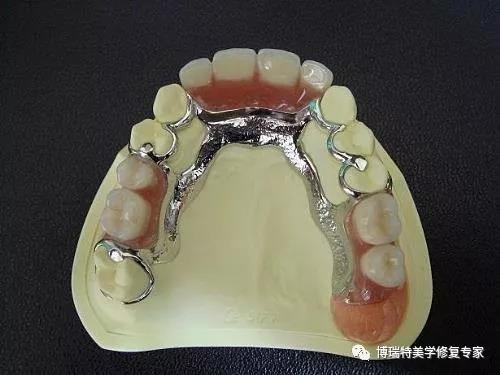

自从活动义齿问世后，咬合增高就随之诞生了。
咬合增高的原因
1、石膏的水粉比例没有掌握好，导致石膏模型的收缩比例太大。
2、调石膏是没有用抗膨胀液，也是导致石膏模型的收缩比例过大。
3、排牙时自然牙列的合面上有蜡，导致人工牙列排高。
4、充填树脂的时候分离剂涂的过厚，导致咬合增高。
5、充填树脂时没有试压，导致树脂充填过多，以至咬合增高。
6、树脂充填完毕后，压盒时没有完全把多余的树脂挤压出来。
到现在解决活动义齿咬合增高的办法有很多，但是基本都是解决石膏的膨胀系数，抗膨胀液也随之问世了。但是石膏的厂家不同随之膨胀系数也不同，所以很难掌握抗膨胀液的使用量，或多或少咬合增高的问题迄今为止还存在。另外在很多基层单位都不使用抗膨胀液，所以出盒后打磨完成戴义齿的过程中需大量的调改颌面，给临床工作带来很大的工作量，另外患者也很不容易接受。
本文将利用石膏的初凝时间来控制石膏的膨胀系数比例变化，来解决活动义齿的咬合增高问题。
一：材料和方法
（1）材料
水若干；同一厂家的石膏；中型的型盒；分离剂；95%的酒精；小毛刷；橡皮碗；调拌刀；加热装置；三色树脂；玻璃纸。
（2）方法
1.将完成蜡型的义齿模型从架上取下来，经过模型修整，将石膏模型浸在清水中浸泡半个小时，让石膏模型充分的浸水。
2.将浸泡好的石膏模型装下半盒，装完下半盒后，半小时后，涂分离剂，再装上半盒。
3.之后再过半小时后，烫盒冲蜡。
4.将冲完蜡的上下半型盒脱脂处理，然后再等半个小时，涂分离剂。
5.待分离剂干了之后，填胶压盒水浴热处理。
二：结果
1.140例没有调合，结果显示咬合良好，患者很满意。
2.10例基本没有调合，结果显示咬合基本良好，患者基本满意。
3.2例调合少许，结果显示咬合基本没有问题，患者也基本满意。
三：结论
1、石膏初凝后和没有初凝的情况下的膨胀系数的变化比例是变大还是变小？同一种同一批号同一厂家的石膏而言初凝后比不凝的膨胀比例系数要小的多。
2、石膏的初凝时间是多长时间，和厂家工艺的不同变化怎么样控制？不同厂家的石膏，不同工艺的石膏初凝时间都不相同，但是基本都在50分钟到100分钟。另外，初凝时间还和水粉比例及温度有关。
3、石膏的水粉比例如何正确的控制？一般根据厂家的说明可以控制，有条件的单位可以用重量比，或者我们先放水，然后再放石膏，让石膏基本被水浸泡过来，但是表面要有少许干石膏。
本文来源于网络；版权归原作者所有，如有违规、侵权请联系我们，本平台会及时做出处理。
博瑞特美学修复中心
想了解更多精彩内容请关注博瑞特义齿官网：www.brtchina.com。相关内容资讯欢迎拨打电话:0591-83595526；13615032255；13067236885。
新闻浏览
您现在的位置：新闻中心 -> 新闻浏览
加入收藏
设为首页
关于成功
在线客服
